天然石材台阶修复方法-断纹修复方法-裂痕修复工艺

天然石材（如大理石、花岗岩、砂岩等）的台阶、断纹、裂痕修复，核心逻辑是 **“先稳定结构→再填充补形→最后调色美化”**，需根据破损程度（浅表 / 深层、结构性 / 非结构性）选择适配材料与工艺，确保修复后强度、外观与原石材一致。以下分「前期准备」「分类型修复方法」「关键要点」三部分详细说明：

一、前期核心准备（所有修复通用）

修复前的清洁、定损、材料匹配，直接决定最终效果，需重点把控：

1. 石材表面清洁

目标：彻底去除破损处及周边的灰尘、油污、水渍、松动颗粒，避免影响修复材料附着力。

操作：

用高压气枪或毛刷清理表面浮尘；

若有油污，用石材专用除油剂（如中性除油剂）擦拭，再用清水冲洗，擦干后晾干（含水率需≤8%，否则影响树脂固化）；

裂痕 / 断纹内部用细铁丝或牙签裹棉布，深入擦拭，确保无残留杂质。

2. 破损程度定损

3. 材料与工具清单

二、分类型修复工艺（重点操作步骤）

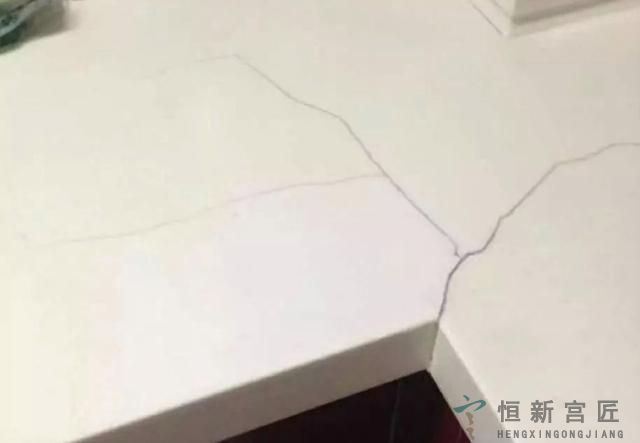

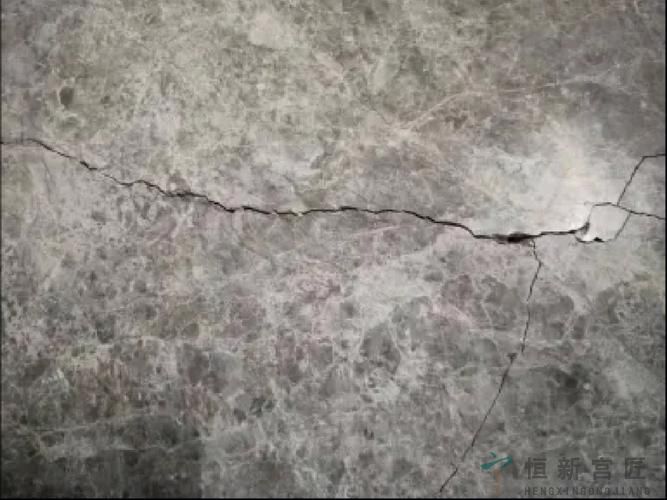

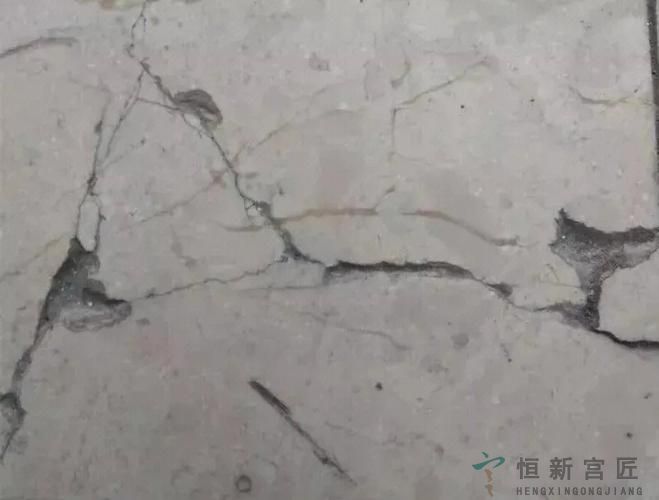

1. 天然石材裂痕修复（浅表 / 深层通用）

裂痕修复的关键是 **“先止裂，再填充”**，避免裂痕扩大：

裂痕预处理

浅表裂痕（≤2mm）：用 80# 砂纸轻磨裂痕边缘，去除毛刺，扩大微小缝隙（便于材料渗透）；

深层裂痕（>2mm）/ 贯穿裂痕：沿裂痕走向，每隔 5-10cm 钻 1 个直径 3-5mm 的小孔（深度至裂痕底部），作为注胶通道（防止内部空鼓）。

材料调配

按比例混合石材专用环氧树脂 + 固化剂（通常环氧：固化剂 = 10:1，具体看产品说明，低温环境可加 1%-2% 促进剂）；

加入同色系石材粉末（粉末：树脂 = 1:1.5，调成糊状，不流动为宜），再用色粉微调颜色，确保与原石材一致（先涂小样在石材背面测试，固化后对比颜色）。

填充与固化

浅表裂痕：用刮刀将调好的胶糊填入裂痕，反复按压，排出空气，表面刮平（略高于石材表面 1-2mm，预留打磨余量）；

深层裂痕：先将注射器吸入稀胶（树脂：固化剂 = 10:1，不加粉末，流动性好），插入钻孔注胶，直至胶从裂痕两端溢出（确认内部填满），静置 2 小时后，再用胶糊填充表面；

固化时间：常温（25℃）下 6-8 小时完全固化，低温需延长至 12-24 小时（禁止固化前触碰）。

打磨与抛光

固化后，先用 80# 砂纸粗磨，去除表面多余胶层，直至与石材表面齐平；

再用 400#→1000#→2000# 砂纸依次细磨，每次打磨后用干布擦去粉尘，检查平整度；

最后用抛光机配羊毛轮，蘸石材抛光剂（如大理石用氧化锡抛光剂，花岗岩用氧化铝抛光剂）抛光，直至光泽与原石材一致。

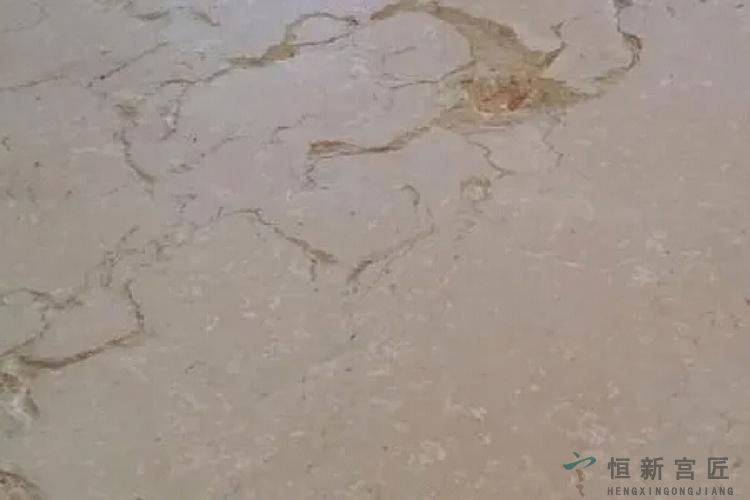

2. 天然石材断纹修复（非结构破损，侧重纹理连贯）

断纹多为表面纹理断裂（如大理石的天然纹理断开），修复核心是 **“纹理模仿 + 颜色隐形”**：

断纹清洁与定位

用酒精擦拭断纹区域，去除污渍；

用记号笔在断纹两侧标记原纹理走向（如大理石的金线、花岗岩的斑点分布），避免修复后纹理错位。

精细调色与材料调配

按 “树脂 + 石材粉末 + 色粉” 调配，重点模仿断纹处的纹理细节：

若断纹处有深色线条（如大理石黑纹），可在胶糊中加入少量炭黑色粉，调成细线状；

若有斑点（如花岗岩），可在胶糊中混入对应颜色的微小石材颗粒（直径 0.1-0.3mm）。

纹理复刻与填充

用小号刮刀（或牙签）蘸取调好的胶糊，沿原纹理走向 “描线” 或 “点涂”，填充断纹缝隙，确保胶糊与原纹理无缝衔接（表面略高于石材 0.5mm）；

若断纹较长，分小段填充，每段固化 2 小时后再进行下一段（避免整体流动变形）。

微处理与抛光

固化后，用 1000# 砂纸轻磨表面，保留纹理的轻微凸起（还原天然石材的触感）；

用海绵轮蘸少量抛光剂，局部抛光（避免过度抛光破坏纹理），最终确保断纹处 “远看无痕迹，近看纹理连贯”。

3. 天然石材台阶修复（侧重承重与耐磨）

台阶需承受踩踏压力，修复需兼顾结构强度与表面耐磨性，常见破损为 “边角磕碰、表面磨损、局部断裂”：

（1）台阶边角磕碰修复（最常见）

塑形预处理

用 80# 砂纸将磕碰处打磨成平缓斜面（避免尖锐边缘，便于胶糊附着）；

贴美纹纸沿边角轮廓围合，形成 “模具”，防止胶糊外流。

高强度材料调配

用高硬度环氧树脂 + 石材颗粒（直径 1-3mm，同材质）+ 固化剂调配（颗粒占比 30%，增强耐磨性），调成稠糊状（能塑形不塌陷）。

塑形与固化

将胶糊填入磕碰处，用刮刀按原台阶边角形状塑形（如直角、圆角），反复按压压实；

常温固化 12 小时（或低温 24 小时），确保完全硬化（用指甲划无痕迹）。

打磨与耐磨处理

撕去美纹纸，用 80#→400#→1000# 砂纸依次打磨，恢复边角轮廓；

最后用 1000# 砂纸干磨后，涂一层石材专用耐磨剂（如硅烷类防护剂），静置 2 小时，增强抗踩踏能力。

（2）台阶表面磨损修复

若磨损轻微（仅光泽消失，无明显划痕）：直接用 2000# 砂纸干磨，再用抛光机抛光即可；

若磨损严重（有深度划痕 / 表面凹陷）：先按 “裂痕修复” 的方法填充胶糊，固化后打磨抛光，最后涂耐磨剂。

（3）台阶局部断裂修复（承重关键）

先清理断裂面，用砂纸打磨粗糙（增强粘接面积）；

在断裂面涂一层环氧树脂（厚 1-2mm），对准拼接，用夹具固定（夹具需垫软布，避免压伤石材）；

沿拼接缝注入稀胶（树脂 + 固化剂），确保缝隙填满，固化 24 小时后拆除夹具；

表面按 “边角修复” 步骤打磨抛光，必要时在台阶底部用角钢加固（隐蔽处，不影响外观）。

三、修复关键要点（避坑指南）

颜色匹配是核心

必须用原石材的边角料研磨粉末（而非通用石材粉），颜色误差最小；

调色时需在自然光下对比（灯光会失真），固化后的颜色比湿态时深 5%-10%，需预留色差空间。

强度优先于外观（尤其台阶）

承重部位（台阶面、踏步边缘）必须用石材专用环氧树脂（抗压强度≥80MPa），禁止用不饱和树脂（抗压强度≤50MPa，易开裂）；

深层裂痕 / 断裂修复后，需静置 24 小时以上再使用，确保完全固化。

后期防护不可少

修复完成后，整体涂 1-2 遍石材防护剂（水性防护剂适合大理石，油性适合花岗岩），形成防水膜，避免水分渗入修复处导致二次开裂；

台阶定期（每 1-2 年）补涂防护剂，延长使用寿命。

常见问题处理

修复后出现色差：轻微色差可通过 “细砂纸轻磨 + 局部调色抛光” 补救；严重色差需铲除重填；

修复处开裂：原因可能是固化剂比例不对（过少固化不完全，过多脆化），需铲除后重新按标准比例调配树脂；

表面不平整：打磨时需 “画圈打磨”，避免单向打磨形成划痕，每换一次砂纸都要检查平整度。

通过以上步骤，可实现天然石材破损的 “隐形修复”，尤其台阶修复后能兼顾承重与美观，断纹 / 裂痕修复后肉眼难辨痕迹，恢复石材原有质感。
