不同类型的瓷砖（如釉面砖、抛光砖、通体砖等）磨花后的修复方法有哪些区别？

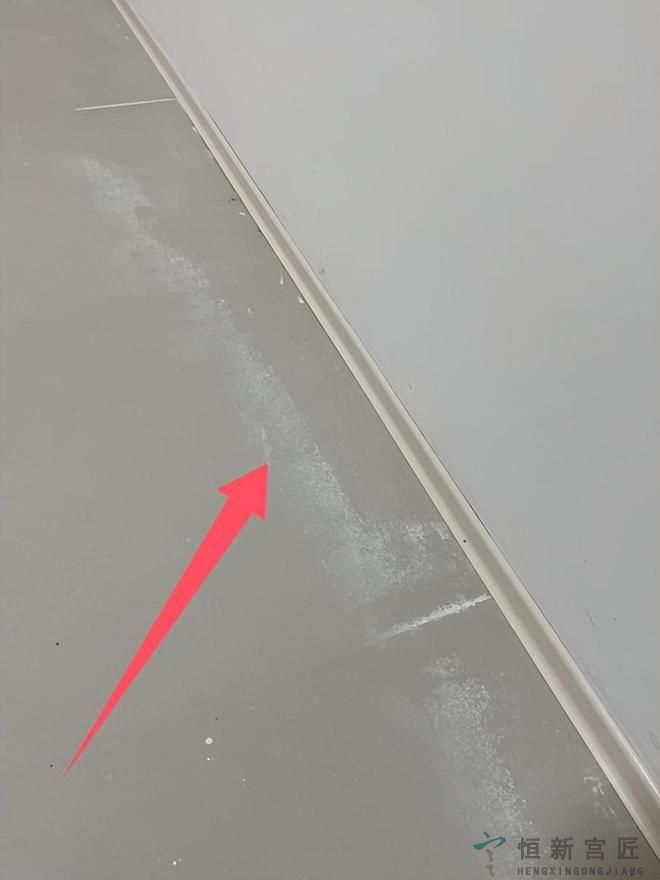

不同类型的瓷砖因材质结构（尤其是表面层）差异，磨花后的修复逻辑和方法有明显区别，核心在于针对其 “表面特性”（如是否有釉层、表面硬度、光泽度等）选择适配方案。以下是常见瓷砖类型的修复区别：

一、釉面砖（表面有玻璃质釉层）

结构特点：表面是一层熔融烧结的釉料（类似玻璃层），质地较脆但光泽度高，磨花主要是釉层被刮出划痕或局部磨损。

修复核心：优先修复釉层完整性，避免破坏底层坯体（坯体吸水率高，暴露后易渗污）。

磨花修复区别：

轻度划痕：

禁用粗砂纸或强力研磨工具（会磨掉更多釉层），可用牙膏 + 软布抛光（温和研磨）或瓷砖釉面专用抛光剂（含增亮成分，贴合釉层特性）。

中度磨损（釉层破损）：

必须用补釉剂（釉面修复剂）：这是针对釉面砖的专用材料，固化后形成类似釉层的透明硬质膜，直接填补破损处，干燥后轻抛即可（比环氧树脂更贴合釉面质感）。

若用环氧树脂，需严格调色（釉面颜色均匀，色差易显），且固化后需精细抛光至与釉面平齐（否则光泽度不匹配）。

重度磨损（釉层大面积脱落）：

修复难度大（补釉剂难以覆盖大面积，且易出现衔接痕迹），建议局部换砖（避免底层坯体渗水、积污）。

二、抛光砖（表面无釉，靠砖体抛光形成光泽）

结构特点：通体由瓷土高温烧结而成，表面通过机械打磨抛光形成高光面（无釉层），硬度高但耐磨性略低于釉层，磨花多为表面抛光层被刮花。

修复核心：通过重新研磨 + 抛光恢复表面平整度和光泽度，无需 “补釉”（本身无釉）。

磨花修复区别：

轻度划痕：

用抛光砖专用修复剂（含氧化铝等研磨颗粒，硬度匹配砖体），配合羊毛轮低速打磨（利用机械摩擦重现高光），比牙膏效果更持久（牙膏颗粒过细，对抛光砖的粗划痕作用弱）。

中度划痕：

先用800-1000 目细砂纸轻磨划痕（打破表面氧化层），再用抛光砖翻新机（带软磨片） 从低目数（1000 目）到高目数（3000 目）逐步打磨，最后用结晶粉（如氟硅酸钠） 做镜面处理（增强光泽度，类似石材结晶工艺）。

重度划痕：

可通过整体翻新打磨（适合大面积磨损），但会损耗 1-2mm 砖体厚度，需专业师傅操作（避免打磨不均）；单块严重磨损建议直接换砖（局部打磨易出现色差）。

三、通体砖（通体材质一致，表面无釉或哑光处理）

结构特点：坯体和表面材质完全一致（无釉层），表面多为哑光或仿古质感（如仿古砖、木纹砖多属于通体砖范畴），磨花多为表面纹理被磨平或出现划痕。

修复核心：侧重填补划痕 + 还原表面纹理（而非追求高光），避免破坏整体复古质感。

磨花修复区别：

轻度划痕：

无需强力抛光（哑光表面不追求高光泽），可用同色腻子（或木质腻子，适合木纹通体砖） 填补细痕，干燥后用 800 目砂纸轻磨至与表面平齐，再涂一层透明保护漆（如哑光清漆）。

中度磨损：

若表面有凹凸纹理（如仿古砖），磨损后需模仿原纹理修复：用环氧树脂混合色浆（调至与砖体一致），填入划痕后用牙签或小工具刻画出类似纹理，固化后用细砂纸轻磨，最后用哑光蜡打一层（增强质感统一度）。

四、玻化砖（高密度全瓷化，表面极致光滑）

结构特点：全瓷烧制，密度极高、吸水率极低，表面是玻璃化的抛光层（硬度高于抛光砖），磨花多为细小划痕（深度较浅）。

修复核心：以 “镜面还原” 为目标，依赖高精细度抛光。

磨花修复区别：

轻度划痕：

用金刚石抛光膏（W3.5-W5 级别，颗粒极细） 配合羊毛轮，以低速（300-500 转 / 分钟）在划痕处打圈抛光，利用金刚石颗粒的微切削作用消除划痕，最后用麂皮布擦拭（避免留下布痕），可快速恢复镜面效果。

中度划痕：

先用1500 目水砂纸带水打磨（降低划痕深度），再换3000 目砂纸精磨，最后用玻化砖专用结晶剂（含硅酸盐成分）做镜面处理，通过化学反应在表面形成坚硬结晶层，提升耐磨度和光泽（比普通抛光更持久）。

五、天然石材瓷砖（如大理石砖、花岗岩砖）

结构特点：表面是天然石材纹理，质地相对较软（尤其大理石，易被酸性物质腐蚀），磨花后划痕更易显脏。

修复核心：避免化学腐蚀，侧重 “填补 + 密封”。

磨花修复区别：

轻度划痕：

禁用白醋、酸性清洁剂（会腐蚀石材），可用石材专用抛光粉（如氧化锡抛光粉） 混合清水调成糊状，用羊毛垫抛光，利用其氧化作用修复光泽。

中度磨损：

用石材专用树脂（如不饱和聚酯树脂） 填补划痕（树脂需调色至与石材纹理融合），固化后用 1000 目以上砂纸打磨，最后涂一层石材密封剂（如氟碳密封剂） ，防止修复处渗污。

总结：核心区别对照表

简言之，釉面砖靠 “补釉”，抛光 / 玻化砖靠 “精细抛光”，通体砖靠 “纹理还原”，天然石材砖靠 “树脂密封”—— 修复的核心是 “适配其表面特性”，才能达到自然、耐用的效果。
