课程简介

二、窗台石常见问题分析（一）裂缝产生原因温度变化：热胀冷缩导致石材内部应力不均衡，进而产生裂缝。例如在昼夜温差大的地区，窗台石白天受热膨胀，夜晚遇冷收缩，长期如

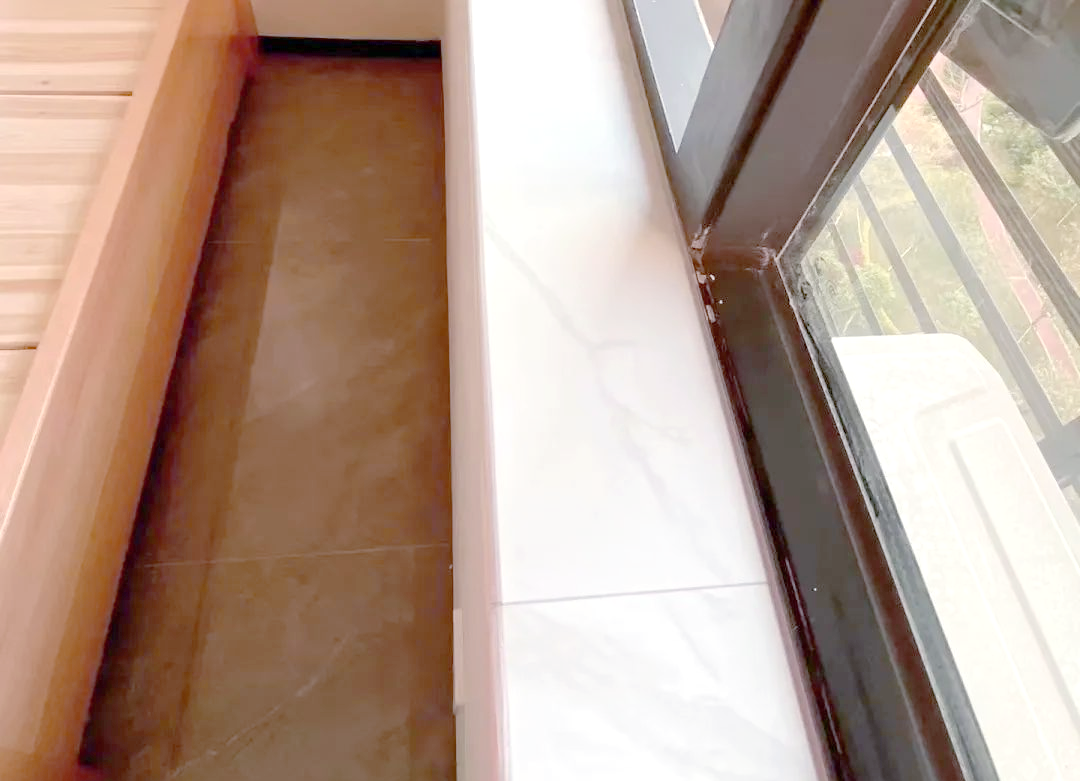

二、窗台石常见问题分析

（一）裂缝

产生原因

温度变化：热胀冷缩导致石材内部应力不均衡，进而产生裂缝。例如在昼夜温差大的地区，窗台石白天受热膨胀，夜晚遇冷收缩，长期如此就容易出现裂缝。

安装不当：安装过程中若窗台石与窗框、墙体之间的连接不稳固，或者预留的伸缩空间不足，随着建筑结构的轻微位移，窗台石也易开裂。

承重问题：窗台石上放置过重物品，超出其承受能力，可能致使石材内部结构受损，引发裂缝。

裂缝分类及特点

表面裂缝：仅存在于石材表面，深度较浅，一般宽度较窄。这类裂缝通常是由于轻微的外力撞击或表面磨损导致的。

贯穿裂缝：从石材的一侧贯穿到另一侧，深度大，对窗台石的结构完整性破坏严重。多由较大的外力作用或严重的安装缺陷造成。

（二）缺损

产生原因

外力撞击：日常生活中，如窗户开启关闭时用力过猛撞击窗台石，或者物品掉落砸到窗台石，都可能造成石材缺损。

尖锐物体刮擦：使用尖锐工具在窗台石上操作，不小心刮擦，会使石材表面出现小块缺损。

缺损类型

边角缺损：窗台石的四个边角由于位置突出，在受到撞击时最容易出现缺损，可能是一角部分缺失，也可能是整个边角崩落。

表面凹陷：石材表面被撞击或刮擦后，形成局部的凹陷，深度和面积大小不一。

（三）孔洞

产生原因

石材本身质量问题：一些石材在形成过程中内部存在天然的微小空洞，在后期加工或使用过程中，这些空洞可能会扩大或暴露出来。

侵蚀：如果窗台长期处于潮湿环境，且石材耐腐蚀性较差，可能会受到水分、酸碱物质等的侵蚀，逐渐形成孔洞。

孔洞特征

大小不同：小的孔洞可能只有针眼般大小，大的孔洞直径可达数毫米甚至更大。

深度不一：浅的孔洞可能只在石材表面下几毫米，深的孔洞则可能接近石材内部较深位置。

（四）污渍

产生原因

日常使用：窗台石上经常放置各种物品，如花盆底部的泥土渗漏、水杯打翻后的水渍残留、食物污渍等，若不及时清理，就会渗透到石材内部，形成污渍。

环境因素：靠近厨房的窗台石容易吸附油烟，室外灰尘较大时，窗台石表面会附着大量灰尘，与雨水混合后也会留下污渍。

污渍类型

有机污渍：由食物、植物汁液等有机物造成的污渍，这类污渍通常颜色较深，且可能带有异味。

无机污渍：如铁锈、水泥渍等，铁锈渍一般呈现红褐色，水泥渍则多为灰白色块状。

三、修复工具及材料介绍

（一）工具

打磨工具

砂纸：不同目数的砂纸用于不同阶段的打磨。120# - 240# 的粗砂纸用于初步打磨，去除较大的划痕、凸起或修复部位的多余材料；400# - 600# 的中砂纸用于进一步平整表面，使修复区域过渡更自然；800# - 1200# 的细砂纸则用于精细打磨，使石材表面更加光滑，接近原始光泽。

电动打磨机：效率高，适用于大面积的打磨工作。操作时需注意控制打磨速度和力度，避免对石材造成过度磨损。在修复窗台石裂缝或大面积缺损后的打磨中，电动打磨机能够快速将修复表面磨平。

开槽工具

云石机：带有专门的切割片，可用于在窗台石上开出规则的槽口，以便填充修补材料。例如在修复较宽裂缝时，需要先开槽，使修补材料更好地附着。使用云石机时要佩戴防护眼镜，按照规定的切割深度和速度操作。

手工开槽刀：对于一些小型或精细的开槽工作，手工开槽刀更为灵活。它可以在狭小空间或对开槽精度要求较高的情况下使用，如在靠近窗框边缘的部位开槽。

清洁工具

吸尘器：用于清理窗台石表面和修复过程中产生的灰尘、碎屑等。在开槽、打磨等操作前后，都需要用吸尘器彻底清理，以保证修复效果和工作环境的整洁。

毛刷：软毛刷可用于清理石材表面的细微灰尘和污渍，硬毛刷则可用于去除较顽固的附着物，但使用硬毛刷时要注意力度，避免刮伤石材表面。

清洁剂：根据污渍类型选择合适的清洁剂。对于有机污渍，可使用温和的中性清洁剂；对于铁锈污渍，可使用专门的除锈剂；对于水泥渍等无机污渍，可使用酸性较弱的清洁剂，但使用酸性清洁剂后要及时用清水冲洗干净，防止对石材造成腐蚀。

调色工具

色粉：多种颜色的色粉用于调配与窗台石颜色相近的修补材料。例如，对于白色大理石窗台石，可能需要白色、灰色等色粉来微调颜色；对于带有花纹的石材，还需要根据花纹颜色选择相应色粉。

调色容器：如调色板、小塑料杯等，用于混合色粉和修补材料，通过不断尝试和对比，调出与窗台石颜色一致的色调。

搅拌工具：小木棍、搅拌棒等，用于均匀搅拌色粉和修补材料，使颜色充分融合。

（二）材料

云石胶

特性：具有固化速度快、粘结强度高的特点，能快速将修补材料与窗台石牢固粘结。

使用场景：广泛应用于裂缝填充、缺损修补等。在修复窗台石裂缝时，云石胶能够填充裂缝，恢复石材的完整性；对于较小的缺损，也可直接用云石胶进行填补。

颜色选择：有多种基础颜色可供选择，如白色、黑色、灰色等，可根据窗台石颜色进行调色，使其与石材颜色匹配。

树脂胶

特性：具有良好的柔韧性和耐候性，固化后不易开裂，能适应温度和湿度的变化。

使用场景：常用于填补孔洞和较大的缺损。在修补孔洞时，将树脂胶与石材碎末混合，填充到孔洞中，可使修补部位更加牢固，且与石材的结合性更好。

配合材料：通常与石材碎末混合使用，石材碎末应选择与窗台石材质相同或相近的，以保证修补后的质感和颜色一致。

固化剂

作用：与云石胶、树脂胶等配合使用，加速胶水的固化过程。不同类型的胶水需要搭配相应的固化剂，且固化剂的用量要严格按照产品说明进行调配，用量过多可能导致胶水固化过快，不易操作；用量过少则会使固化时间延长，影响工作效率。

美纹纸

作用：在修复过程中，用于保护窗台石周边不需要修复的区域，防止打磨、上色等操作对其造成污染或损坏。例如在开槽前，沿着开槽线两侧粘贴美纹纸，可避免开槽时产生的碎屑划伤周围石材表面；在调色上色时，用美纹纸遮挡住不需要上色的部位，使上色区域更加精准。

四、修复流程详解

（一）裂缝修复

裂缝清理

使用毛刷彻底清理裂缝表面的灰尘、污渍等杂物，确保裂缝内干净无杂质。对于较深的裂缝，可先用吸尘器将内部的灰尘吸除，然后用毛刷深入裂缝内部进行清理。

若裂缝内有油污等顽固污渍，可使用清洁剂进行清洗，清洗后用清水冲洗干净，并等待裂缝完全干燥后再进行下一步操作。

开槽（针对较宽裂缝）

若裂缝宽度较大（一般超过 3mm），为了使修补材料更好地附着，需要使用云石机或手工开槽刀在裂缝处开出 “V” 形槽。槽的深度一般为石材厚度的 1/3 - 1/2，宽度根据裂缝实际情况而定，一般在 5mm - 10mm 左右。

开槽过程中要注意控制切割深度和速度，避免对石材造成过度损伤。开槽完成后，再次用毛刷和吸尘器清理槽内的碎屑和灰尘。

涂抹除蜡剂（若石材表面有蜡）

如果窗台石表面经过打蜡处理，在修复前需要先去除蜡层。使用吹风机对石材表面进行加热，使蜡层软化，然后涂抹除蜡剂。按照除蜡剂的使用说明，等待一段时间，让除蜡剂充分渗透和分解蜡层。

用干净的抹布或纸巾将蜡层和除蜡剂擦拭干净，确保石材表面无蜡残留。这一步非常重要，若蜡层未清除干净，会影响修补材料与石材的粘结效果，导致后期修补部位出现起翘、脱落等问题。

保护周边区域

使用美纹纸沿着裂缝或开槽部位的两侧粘贴，宽度一般为 5cm - 10cm，将不需要修复的窗台石区域保护起来，防止在后续操作过程中受到污染或损伤。美纹纸要粘贴牢固，边缘整齐，确保保护效果。

填充修补材料

根据裂缝的大小和深度，选择合适的修补材料。对于较窄的裂缝（宽度小于 3mm），可直接使用云石胶进行填充。将云石胶与固化剂按照规定比例混合均匀，使用刮刀将混合好的云石胶填入裂缝中，填充要饱满，略高于石材表面。

对于较宽的裂缝（经过开槽处理的），可先在槽内填入一些与窗台石材质相同的石材碎末，然后再用云石胶或树脂胶与石材碎末的混合物进行填充。填充时要分层进行，每填充一层，用刮刀压实，确保填充材料与石材充分结合，最后同样要使填充表面略高于石材表面。

初步打磨

等待填充材料固化后（一般云石胶固化时间为 10 - 30 分钟，树脂胶固化时间较长，可能需要数小时甚至一天，具体时间根据产品说明和环境温度而定），使用 120# - 240# 的粗砂纸对填充部位进行初步打磨。打磨时要沿着石材纹理方向进行，用力要均匀，将填充材料表面打磨平整，使其与周围石材表面基本平齐。

打磨过程中会产生大量灰尘，要及时用吸尘器清理，保持工作区域清洁。初步打磨的目的是去除填充材料表面的不平整部分，为后续的精细打磨做准备。

调色

观察窗台石的颜色和纹理，选择合适的色粉进行调色。将色粉加入到少量的云石胶或树脂胶中，用搅拌棒充分搅拌均匀，调出与窗台石颜色相近的色调。调色是一个细致的过程，需要不断地对比和调整色粉的用量，直到调出的颜色与窗台石颜色几乎一致。

可在小块废料石材上进行试色，将调好颜色的修补材料涂抹在废料上，待其干燥后与窗台石进行对比，根据对比结果进一步调整色粉用量。

上色

使用毛笔或喷枪将调好颜色的修补材料涂抹或喷在修复部位。如果使用毛笔上色，要注意笔触的细腻和均匀，尽量模仿窗台石的纹理走向；如果使用喷枪上色，要控制好喷枪的距离和角度，使颜色均匀覆盖修复部位。上色要分多次进行，每次上色后等待其干燥，观察颜色效果，逐步调整，直到颜色与窗台石完全融合，看不出修复痕迹。

精细打磨与抛光

上色完成并干燥后，依次使用 400# - 600#、800# - 1200# 的砂纸对修复部位进行精细打磨。随着砂纸目数的增加，打磨力度要逐渐减小，使修复表面越来越光滑。打磨过程中要不断用手触摸修复部位，感受其平整度和光滑度，确保整个修复区域与周围石材表面过渡自然，无明显差异。

最后，可使用抛光膏和抛光机对修复部位进行抛光处理，使窗台石表面恢复原有的光泽。抛光时要控制好抛光机的转速和压力，避免对石材造成过热损伤。

（二）缺损修复

缺损清理

使用毛刷和吸尘器将缺损部位的灰尘、碎屑等清理干净。如果缺损部位有残留的胶水或其他杂质，可用刮刀小心地清除，但要注意不要对周围完好的石材造成损伤。

切割填补材料（若需要）

若缺损较大，需要使用与窗台石材质相同或相近的石材进行切割填补。选择一块废弃的同材质石材，根据缺损部位的大小和形状，使用云石机切割出合适的石材块。切割时要保证石材块的尺寸略大于缺损部位，以便后续进行打磨和修整。

将切割好的石材块放入缺损部位，检查其贴合度，如有不贴合的地方，可使用砂纸或打磨机对石材块进行适当修整，使其能够紧密贴合在缺损处。

涂抹粘结剂

在缺损部位和切割好的石材块表面均匀涂抹一层云石胶或树脂胶。涂抹要均匀，厚度适中，确保粘结剂能够充分覆盖表面，使石材块与窗台石牢固粘结。

将石材块准确地放入缺损部位，用力按压，使粘结剂充分填充缝隙，并挤出多余的粘结剂。用刮刀将挤出的粘结剂清理干净，保持周围石材表面整洁。

填充与修整（若有缝隙）

如果石材块与缺损部位之间仍存在一些小缝隙，可使用云石胶或树脂胶与石材碎末的混合物进行填充。填充方法与裂缝修复中的填充方法类似，要填充饱满，略高于石材表面。

等待粘结剂和填充材料固化后，使用砂纸对修复部位进行打磨修整。先用粗砂纸初步打磨，使修复表面平整，然后逐渐换用细砂纸进行精细打磨，使修复部位与周围石材表面平齐，过渡自然。

调色、上色与抛光

参照裂缝修复中的调色、上色和抛光步骤，对缺损修复部位进行颜色调整和表面处理，使修复后的窗台石在颜色、纹理和光泽上与原石材一致，看不出明显的修复痕迹。

（三）孔洞修复

孔洞清理

使用毛刷和吸尘器将孔洞内的灰尘、杂物等清理干净。如果孔洞内有污垢难以清除，可使用清洁剂进行清洗，清洗后用清水冲洗干净，并确保孔洞完全干燥。

填充材料准备

将与窗台石材质相同的废弃石材捣碎成细小颗粒，颗粒大小一般在 1mm - 3mm 左右。将石材颗粒与树脂胶按照一定比例混合均匀，树脂胶的用量要适中，使混合物具有一定的粘性，但又不会过于稀软。一般来说，石材颗粒与树脂胶的体积比可控制在 3:1 - 5:1 之间，具体比例可根据实际情况进行调整。

填充孔洞

使用刮刀将混合好的填充材料填入孔洞中，填充要饱满，略高于石材表面。填充过程中要尽量压实填充材料，使其与孔洞壁紧密结合，避免出现空洞或缝隙。

初步打磨

等待填充材料固化后，使用 120# - 240# 的粗砂纸对填充部位进行初步打磨，将填充材料表面打磨平整，使其与周围石材表面基本平齐。打磨时要注意不要过度打磨，以免损伤周围完好的石材。

调色、上色与精细打磨

参照裂缝修复中的调色、上色步骤，对孔洞修复部位进行颜色调整，使其与窗台石颜色一致。然后使用 400# - 1200# 的砂纸对修复部位进行精细打磨，使修复表面光滑，与周围石材表面过渡自然。最后，可根据需要对修复部位进行抛光处理，恢复窗台石的光泽。

（四）污渍修复

污渍判断

仔细观察污渍的颜色、形状和分布情况，判断污渍的类型。例如，有机污渍通常颜色较深，可能伴有异味，且多由食物、植物汁液等造成；无机污渍如铁锈渍一般呈现红褐色，水泥渍则多为灰白色块状。不同类型的污渍需要采用不同的清洁方法和清洁剂。

选择清洁剂

对于有机污渍，可选择温和的中性清洁剂。中性清洁剂对石材的腐蚀性较小，能有效去除有机污渍，同时保护石材表面不受损伤。

对于铁锈污渍，可使用专门的除锈剂。除锈剂能够与铁锈发生化学反应，将铁锈溶解并去除。但使用除锈剂时要注意按照产品说明进行稀释和使用，避免浓度过高对石材造成腐蚀。

对于水泥渍等无机污渍，可使用酸性较弱的清洁剂。酸性清洁剂能够与水泥中的碱性物质发生反应，从而去除水泥渍。但使用酸性清洁剂后要及时用清水冲洗干净，防止酸性物质残留对石材造成腐蚀。

清洁处理

将适量的清洁剂涂抹在污渍处，根据污渍的严重程度，可适当增加清洁剂的用量。对于顽固污渍，可使用毛刷或软布轻轻擦拭，但要注意力度，避免刮伤石材表面。擦拭过程中要按照一定的方向
